시공순서

공장 작업 공정

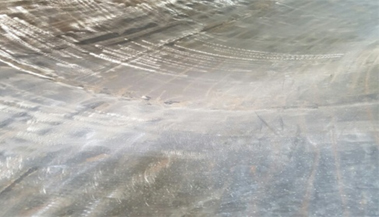

  • 관체 수입 검사

    RUBBER LINING 작업 전 공상 지장이 없는가 확인한다. 특히
    모서리 및 용접부에 대해 검사를 실시한다. LINING할 부분은
    연속용접이어야 하고 용접부는 매끈하게 그라인더 작업 등으로
    마무리 되어져야 한다.

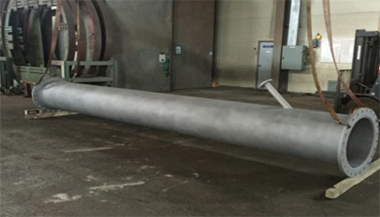

  • 관체 전처리 작업

    LINING 할 관체표면의 녹, 이물질 등을 SAND, SHOT BLAST 로
    (SSPC-SP-10등급 Sa2½ ) 완전히 제거한다.

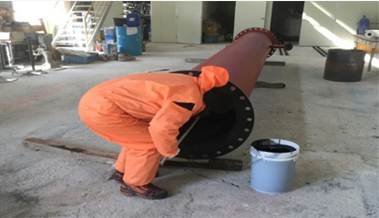

  • 접착제 도포 작업

    블라스터를 실시한 관체 표면에 접착제를 도포한다. 최초의
    접착제는 블라스팅후 녹이 발생하기전에 같은날 도포하는 것이
    원칙이며 도포 시간 간격은 충분한 건조를 고려 30분 이상이
    되어야 한다.

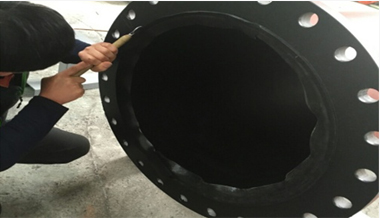

  • 고무 시트 부착

    지정된 두께의 미가황 고무 시트를 관체의 형상에 맞추어 재단
    하고 접착제를 도포한 후 접착면과 고무 시트 사이에 공기가
    들어가지 않도록 롤러 등으로 압착한다.

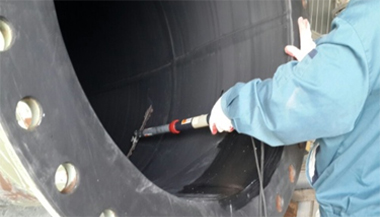

  • 중간검사

    접착작업 완료 후 핀홀 (Pin-Hole) 시험을 실시, 불량개소를
    가황작업 전, 1차로 확인한다.

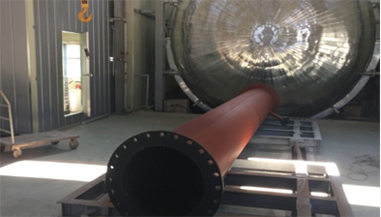

  • 가황작업

    증기 가황관안에 고무쉬트의 부착이 완료된 관체를 넣고 소정의
    온도와 시간으로 가열한다.

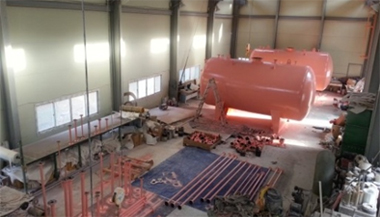

  • 도장작업

    가황작업 완료 후 지정된 사양으로 스프레이건 또는 롤러 등을
    사용하여 도장 작업에 임한다.

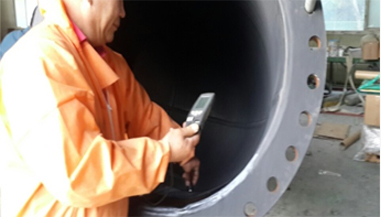

  • 최종검사

    RUBBER LINING 검사요령서에 의해 외관, 핀홀, 경도, 두께검사
    등을 수행한다. 검사에서 불량부위 발생시는 보수 후 재 검사를
    실시한다.

※ 각 작업별 라이닝에 사용되는 고무시트, 가류 조건 및 작업 방법에 따라 상기 공정 중 일부는 조정 되어질수 있습니다.

브라스트(BLAST)에 의한 표면처리 등급별 적용규격

등급 적용규격 정도 정의
1등급 SSPC - SP5
SIS 055900 SA3		 완전 나금속 처리 식별가능한 모든 녹, 혹피(밀스케일)페인트 및
이물질 100% 완전 제거
1등급 SSPC - SP10
SIS 055900 SA2 1/2		 준 나금속 처리 식별가능한 이물질의 95%이상 분사 세척
3등급 SSPC - SP6
SIS 055900 SA2		 보통 처리 식별가능한 이물질의 2/3 이상 분사 세척(회색)
4등급 SSPC - SP7
SIS 055900 SA1		 가벼운 처리 부분적인 밀스케일, 녹과 이물질이 있는 정도
(가볍게 날린다는 정도)

※ SSPC(Steel Structure Painting Council) : 미국의 철재도장 협의회

※ SIS 055900(Swedish Standards Instit2ute) : 스웨덴 규격 협회

현장 작업 공정

설비의 대형화 및 기존 설비는 LINING 기기의 수송이 불가능한 경우가 많이 발생합니다.
이런경우 현지에서 기기가 설치된 상태로 라이닝 작업을 실시하게 되는데 현지 시공은 고무 라이닝 시공용 설비나 작업조건상
공장 내에서의 작업과는 다른 시공방법이 선택됩니다. 먼저 , 작업대 설치와 환기 작업이 철저히 시행되어야 하며, 작업환경, 조건도
좋지 않으므로 가황작업도 상압 상태에서 100℃이하에서 가류되는 특수 재질을 사용하여 고무시트를 부착 후 상승증기를 넣어
가류 시키거나 용도에 맞게 가황처리된 특수한 배합의 고무와 접착제가 사용됩니다.
타의 공정은 기본적으로 공장 내 시공 방법과 동일합니다.
