시공순서

F.R.P 제작 공법

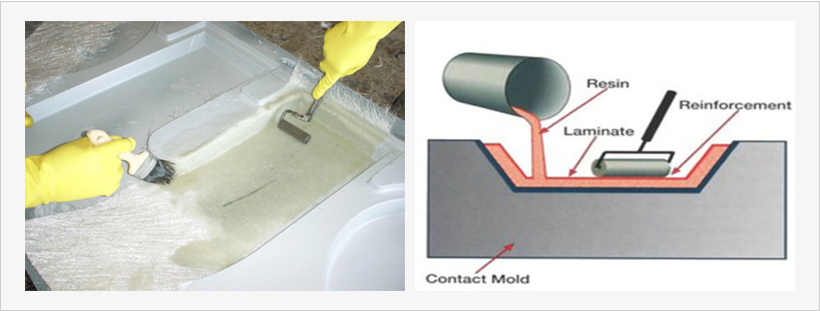

F.R.P 제작에 있어 기초적인 공법으로 몰드를 형성하여 그 위에 유리섬유 Mat와 수지를 적층하는 공법입니다.
적층 시 기포제거가 수작업으로 되기 때문에 매우 중요하며 탈형 시 수동으로 분리하여 수지 함유량은 60~70%로
물성 값은 Roving Cloth와 Chopped Strand Mat의 혼합 비율에 따라 달라질 수 있습니다.

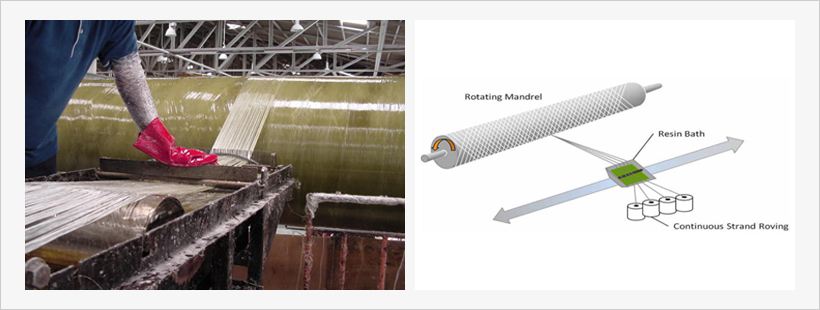

Fillament Winding 공법은 계속되는 Roving을 수지에 묻혀 회전 틀에 감는 과정을 말합니다.
수지의 함유량은 30~40%로 기계적 강도가 크고 충격에너지의 흡수 능력이 좋아 Vessel, Pipe, Tank 등에 사용됩니다.
내식층(Liner Layger), 보강층(Structural Layer), 외부층 (External Layer)으로 구성되어 타 플라스틱 제품보다 반영구적이며
강도가 높아 수명이 길어집니다.

F.R.P 제작 공정

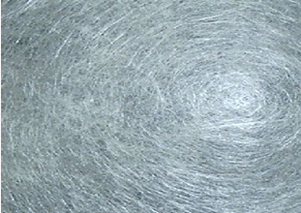

  • C – GLASS Surface MAT(#30)

    Glass Fiber 를 균일한 두께로 결합한 것으로
    성형품위 표면에 사용하며 평활성, 표면광택,
    내구성 및 내약품성의 도로 주로 사용한다

  • E - GLASS Chopped Stand MAT(#450)

    길이가 50mm 인 Chopped Strand를 무방향으로
    균일하게 분산시켜 Powder 바인더로 결합시킨 제품
    으로 함침 및 기포제거가 용이한 장점이 있으며 FRP
    기재로 널리 사용됨

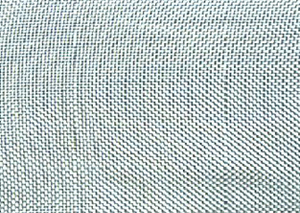

  • GLASS CLOTH:CLOTH는 YARN(실)의 종류

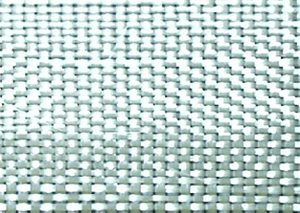

  • E- GLASS Woven Roving MAT(#570)

    FRP 성형품의 강도,내충격성 등의 기계적 성질을
    향상 시켜주는 제품.

  • Roving Tex 2200

  • H:하절용,L:동절용

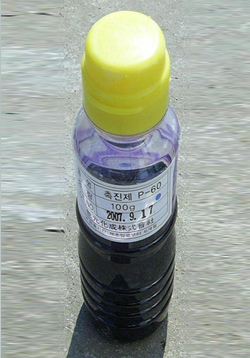

  • 촉진제:P-60

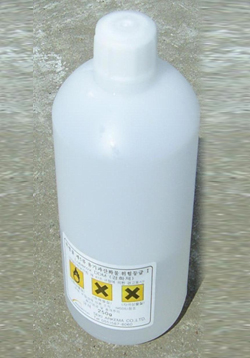

  • 경화제

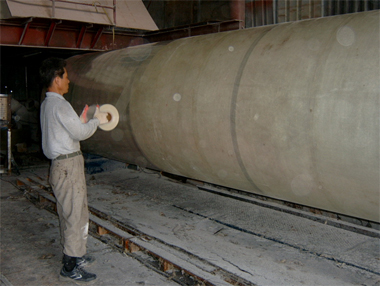

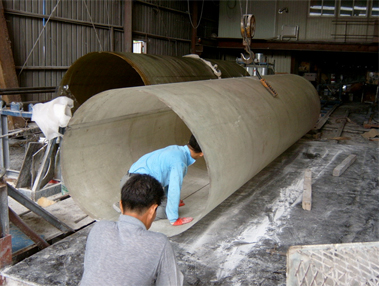

  • 성형 몰드 준비작업

    소구경 일때는 목형이나 스틸 금형을 사용하나 대구경 일때는
    탈형이 용이하도록 FRP 금형을 사용함.

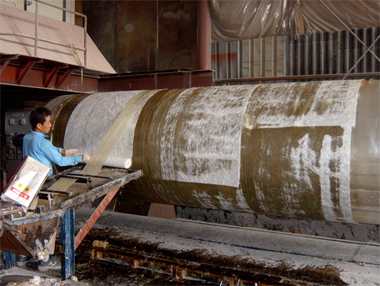

  • 내식층 필름작업

    FRP 작업전 피막형성,용액 침투방지,탈형이 용이하도록 왁스
    작업과 비닐을 이용한 필름 작업이 있다.

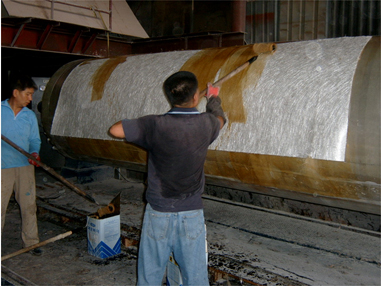

  • 내식층 형성 작업(Hand-Lay Up)

    Surface MAT#30,Chopped Strand MAT#450 과

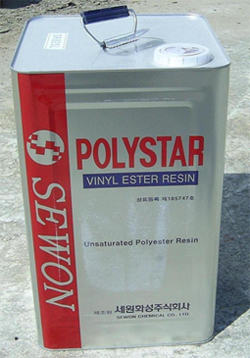

    Resin SR841을 사용하여 적층 작업을 한다.

  • 보강층 형성작업(Fliament Winding)

    Roving Tex를 Resin SR825에 함침시켜 회전성형으로 작업한다.

  • 보강층 형성 작업(No Wax Type)

    Roving Tex를 사용하여 작업하나 Crack이나 박리를 예방하고
    강도를 높이기 위해 #450MAT와 #570 Roving Cloth를 함께
    사용한다.

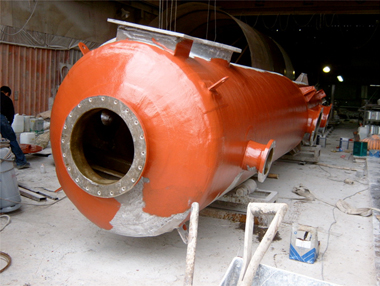

  • Gel-Coat 도장작업(Wax Type)

    작업 후 외부표면에 칠함으로써 자외선 차단, 수지 증발차단
    외부 이물질 침투를 방지한다.
