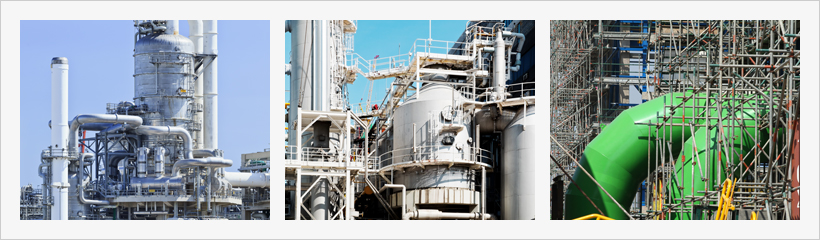

Duct는 주로 Gas통과 관으로 사용되며 Fiber Glass를 주 보강 재료로
사용하여 난연성이 탁월한 Resin을 사용한 복합재료로 내구성이
뛰어나며 그 수명이 반영구적입니다. 용착성이 우수하여 타 재료와
접착성이 뛰어나며 무게가 가볍고 가공성이 우수하여 시공비 및
사용 년 수 등의 감안 시 타 소재보다 매우 경제적입니다.

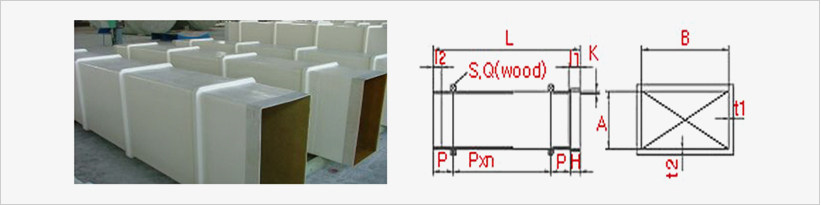

사각 Duct
Size(AxB) | L | I1 / I2 | P | P x n | K(AxB) |
---|---|---|---|---|---|
2000 x 1400 | 2000 | 100/200 | 239 | 474 x 3 | 10-10 |
1800 x 1400 | 2000 | 100/200 | 240 | 480 x 3 | 11-10 |
1600 x 1000 | 2000 | 100/200 | 240 | 480 x 3 | 10-09 |
1500 x 1400 | 2000 | 100/200 | 240 | 480 x 3 | 10-10 |
1300 x 1300 | 2000 | 100/200 | 240 | 480 x 3 | 09-09 |
1200 x 1000 | 2000 | 100/200 | 240 | 480 x 3 | 09-09 |
1100 x 1000 | 2000 | 100/200 | 240 | 480 x 3 | 08-08 |
1000 x 900 | 2000 | 100/200 | 240 | 480 x 3 | 08-08 |
900 x 800 | 4000 | 100/200 | 330 | 656 x 5 | 08-07 |
800 x 800 | 4000 | 100/200 | 330 | 656 x 5 | 07-07 |
800 x 500 | 4000 | 100/200 | 330 | 656 x 5 | 07-07 |
700 x 700 | 4000 | 100/200 | 394 | 788 x 4 | 07-07 |
600 x 600 | 4000 | 100/200 | 394 | 788 x 4 | 07-07 |
500 x 500 | 4000 | 100/200 | 395 | 788 x 4 | 07-07 |
400 x 400 | 4000 | 100/200 | 395 | 788 x 4 | 06-06 |

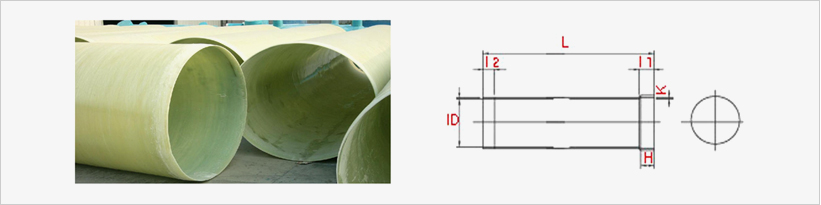

원형 Duct
호칭경 | 내경(D) | 길이(L) | 두께(T) |
---|---|---|---|
25A | 25 | 4000 | 3.2 |
40A | 40 | 4000 | 3.2 |
50A | 50 | 4000 | 3.2 |
65A | 65 | 4000 | 3.2 |
80A | 80 | 4000 | 3.2 |
100A | 100 | 4000 | 3.2 |
125A | 125 | 4000 | 3.2 |
150A | 150 | 4000 | 3.2 |
200A | 200 | 4000 | 4 |
250A | 250 | 4000 | 4 |
300A | 300 | 4000 | 4 |
350A | 350 | 5000 | 4 |
400A | 400 | 5000 | 4 |
450A | 450 | 5000 | 4 |
500A | 500 | 5000 | 4.8 |
600A | 600 | 5000 | 4.8 |
700A | 700 | 5000 | 4.8 |
800A | 800 | 5000 | 5.6 |
900A | 900 | 5000 | 5.6 |
1000A | 1000 | 5000 | 5.6 |
